공기압축기 안전수칙 점검표 점검일지 안전작업 점검사항

공기압축기란?

외부로부터 동력을 받아 공기를 압축하는 기계를 말하며, 왕복동식(피스톤식) 압축기, 스크류식 압축기, 베인식 압축기 등이 있습니다. 공기압축기는 공기를 압축 생산하여 높은 공압으로 저장하였다가 이것을 필요에 따라서 각 공압 공구에 공급해 주는 기계입니다. 통상의 가공 현장에서 사용되고 있는 공기압축기는 압축기 본체와 압축 공기를 저장해 두는 탱크로 구성되어 있습니다.



공기압축기의 사양은 매분 당 공기 토출량과 탱크 용량으로 표시되는 경우가 많습니다. 압축한 공기는 칩의 청소 등에 사용되는 에어건 등에 쓰이며 공기를 압축할 때 공기 중의 수분이 응축되어 압축 공기 중에 물이 고이는 경우가 있습니다. 그래서 수분을 제거할 필요가 있을 때는 공기압축기에 드라이어(건조기)를 접속하는 경우가 있습니다.

공기압축기 주요 위험요인

1) 공기압축기의 회전부(V-BELT, FULLY)의 노출로 작업자 접근 시 말림 위험과 벨트의 장력이 느슨한 상태로 작동 중 벨트 이탈에 의하여 파편이 작업자를 강타하는 사고 발생의 위험



2) 공기저장탱크 내부 압력상승에 의한 파열사고 발생의 위험



3) 전기배선 및 전원부의 충전부 노출, 미접지로 인한 신체접촉 및 누전 시 감전사고 발생의 위험이 있음

안전대책

*공기압축기의 회전부 방호덮개, 주요 안전장치 등에 대한 정기적인 점검과 작동유무 확인

주요구조부	점검사항	사진
동력전달부	-회전부(구동벨트, 플라이휠)의 안전덮개 설치상태, 회전방향표지판 부착상태 -벨트의 이탈, 소손 및 벨트장력 등의 상태
압력계	-압력계 외관(지시계, 유리 등)의 손상유무 -압력계의 정상 작동상태
안전밸브	-안전밸브의 성능검정품 사용여부 -안전밸브의 외관 및 조작용 레버의 이탈 유무 및 정상 작동상태 -안전밸브의 압력조정 너트는 임의 조작을 금지토록 봉인실시(최대 사용압력의 110% 이하로 설정)
드레인 밸브	-드레인밸브 손잡이 등의 이탈 및 누유 유무 -드레인밸브의 조작 및 드레인 실시 상태 -자동 드레인 장치를 부착하거나, 1일 1회 이상 드레인 실시

공기압축기의 철대 외함 접지 실시 및 절연저항 측정을 통Ω한 정기적인 점검
접지저항 측정 시	400V 이하인 경우는 100Ω 이하, 400V 이상인 경우는 10Ω 이하 일 것
배선(전선)의 절연 저항 측정 시	대지전압 150V 이하인 경우 0.1MΩ 이상, 대지전압 150V초과 300V 이하인 경우 0.2MΩ 이상, 사용전압 300V 초과 400V 미만인 경우 0.3MΩ 이상, 사용전압 400V 이상인 경우 0.4MΩ 이상 일 것

공기압축기 재해사례

공기압축기의 고장으로 벨트를 손으로 조작 중 공기압축기가 갑자기 작동하며 손가락이 끼이는 사고 발생

발생원인

-공기압축기의 고장 시 수리, 점검 등의 작업을 하는 경우 전원 차단 미실시

-전기기계기구로 전기누전에 대한 감전보호조치 미비

-공기압축기 주변의 오일 등의 장애물을 사업장 현장에 방치

예방대책

-공기압축기의 고장 시 수리, 점검 등의 작업을 하는 경우 반드시 전원을 차단하고 작동이 되지 않음을 확인 후 작업하여야 하고, 작업 중 다른 작업자의 오조작에 의한 재해예방을 위하여 전원 스위치에 잠금장치 또는 조작금지 태그 등 추가적인 조치가 필요합니다.



-전기기계 기구의 금속제 외함, 금속제 외피 및 철대에는 누전에 의한 감전의 위험을 방지하기 위하여 확실하게 접지를 실시 하여야 하고, 주기적인 절연상태를 점검해야 합니다.



-주변의 오일 등에 의한 전도재해예방을 위하여 주기적으로 청소가 필요합니다.



공기압축기 안전수칙

공기압축기 안전수칙.pdf

10.47MB

＊공기압축기는 충분한 안전교육과 작동 법을 익힌 사람만 조작한다. ＊ 압축기가 운전 중일 때에는 벨트커버나 회전부에 가까이 가지 않는다. ＊ 압축기를 작동하기 전에 압축기 주변에 다칠 위험이 있는 사람이 없는 지 확인 후 가동한다. ＊ 작업 시작 전 점검 시 압력게이지, 온도계 등을 점검하여 공기압축기가 정상작동임을 확인한다. ＊ 공기압축기는 정상적인 대기 공기만을 흡입하여 압축하도록 설계되어 있으므로 다른 종류의 가스, 기체, 증기류는 절대로 공기압축기에 흡수되거나 사용하지 않는다. ＊ 공기압축기의 정비작업 개시 전 리모트 컨트롤러를 포함하여 모든 전원을 차단한다. ＊ 압축기의 청소 정비 시에는 반드시 압축기를 정지하고 모든 전원을 차단한 다음 내부압력이 완전히 방출된 후 충분히 냉각된 상태에서 실시한다. ＊ 적합한 규격의 안전밸브를 설치하여야 한다. ＊ 안전밸브는 설정압력을 변경하거나 그 기능을 제한하거나 플러그 등으로 대체하지 않는다. ＊ 공기압축기의 시스템 어느 부분에도 플라스틱 파이프, 고무호스의 사용 및 납땜을 하지 말아야 한다. ＊ 에어필터나 부품의 세척 시 인화성 또는 독성이 있는 솔벤트, 신나 등의 사용을 금지한다. ＊ 공기압축기가 작동중일 때에는 정비작업을 실시하지 않는다. ＊ 규정된 압력이상으로 공기압축기를 작동시키지 않는다. ＊ 공기압축기 작동 중에는 보호커버나 판넬 등을 제거하지 않는다. ＊ 모든 보수/정비수칙을 준수하고 모든 안전장치를 정기점검계획에 따라 점검한다. ＊ 압축된 공기는 위험하므로 함부로 다루지 않는다. ＊ 항상 공기압축기에 적합한 윤활유를 사용하고 교환주기를 철저히 지킨다.

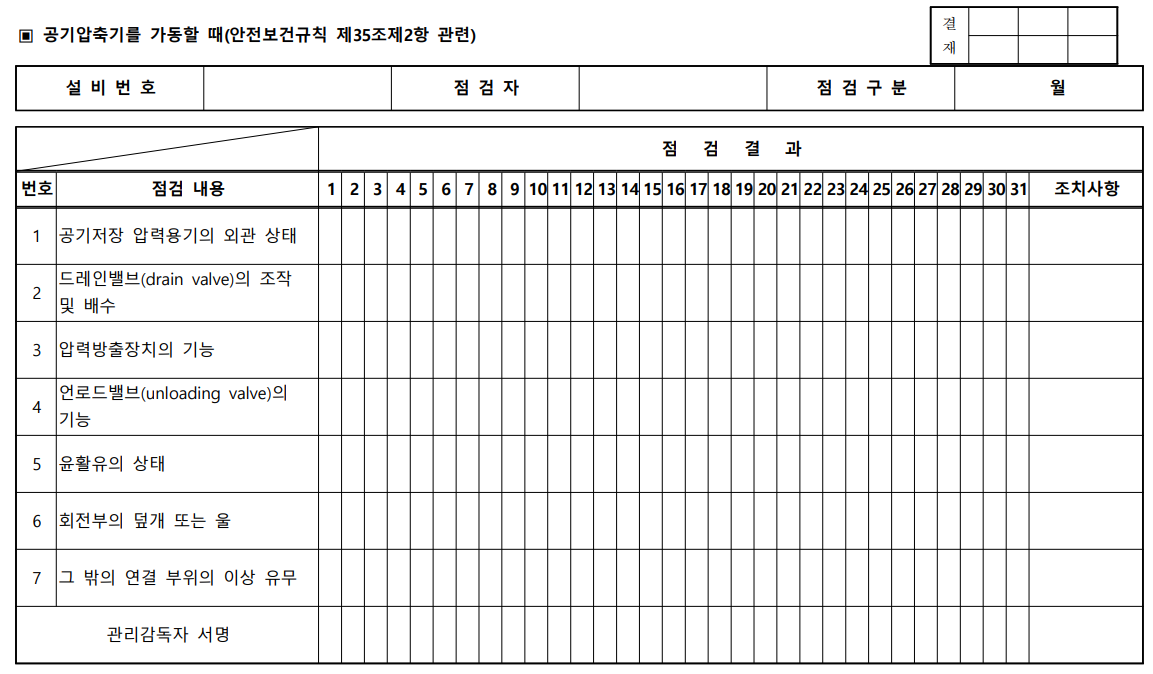

공기압축기 작업 시작 전 점검 일지

공기압축기 작업시작 전 점검 일지.pdf

0.05MB



1. 공기저장 압력용기의 외관 상태

2. 드레인밸브의 조작 및 배수

3. 압력방출장치의 기능

4. 언로드밸브의 기능

5. 윤활유의 상태

6. 회전부 덮개 또는 울

7. 그 밖의 연결 부위의 이상 유무



---
